CNC Lathe Chucksの味付けされたサプライヤーとして、CNC旋盤操作の効率と精度においてこれらのコンポーネントが果たす重要な役割を直接目撃しました。摩耗したチャックは、マシン全体のパフォーマンスを大幅に損なう可能性があり、製品の品質、ダウンタイムの増加、および運用コストの増加につながります。このブログでは、CNC旋盤が耐用年数の終わりに達している可能性があることを示す重要な兆候を共有します。
1。グリップ力の低下
摩耗したチャックの最も明白な兆候の1つは、グリップ力の顕著な減少です。チャックがワークピースをしっかりと保持できなくなった場合、いくつかの問題につながる可能性があります。たとえば、加工プロセス中に、ワークピースがシフトまたは振動する可能性があり、その結果、不正確な切断や表面仕上げが不十分になります。これは、などの高精度アプリケーションで特に問題があります大規模なCNCターニング、わずかな偏差でさえ最終製品を使用できない場合。
チャックのグリップ力をテストするために、トルクレンチを使用して、ワークピースを回すのに必要な力の量を測定できます。測定された力がチャックの定格容量よりも大幅に低い場合、チャックが摩耗しており、交換する必要があることを明確に示しています。
2。不均一な顎の摩耗
使い古されたチャックのもう1つのテルテールサインは、不均一な顎の摩耗です。時間が経つにつれて、ワークピースとの接触が繰り返されるため、チャックの顎がすり減ることができます。これにより、ジョーがワークを均等に握る能力を失い、不整合と不正確な加工につながる可能性があります。
不均一な顎の摩耗を確認するには、マイクロメートルまたはダイヤルインジケータを使用して、各顎の厚さを測定できます。顎の間に厚さに大きな違いがある場合、チャックをサービスまたは交換する必要があることの兆候です。さらに、顎の表面に、溝や傷などの過度の摩耗の兆候がないか検査することができます。
3。過度のノイズと振動
摩耗したチャックは、操作中に過度のノイズと振動も生成する可能性があります。これは、多くの場合、ベアリング、ギア、ネジなど、チャック内のゆるいまたは摩耗したコンポーネントによって引き起こされます。騒音と振動は迷惑になるだけでなく、すぐに対処する必要があるチャックの深刻な問題を示すこともできます。
操作中にノイズと振動の増加に気付いた場合は、機械を停止し、ゆるいまたは摩耗したコンポーネントについてチャックに検査することが重要です。ゆるいネジを締めたり、摩耗したベアリングを交換したりすると、問題が解決することがよくあります。ただし、問題が続く場合は、チャックを完全に交換する必要がある場合があります。
4。チャックを開閉するのが難しい
チャックを開閉するのがますます難しくなった場合、チャックが着用または破損していることの兆候である可能性があります。これは、チャックの内部コンポーネントの汚れ、破片、または摩耗など、さまざまな要因によって引き起こされる可能性があります。
この問題をトラブルシューティングするために、溶剤または脱脂剤でチャックを掃除して、問題を引き起こしている可能性のある汚れや破片を取り除くことができます。問題が続く場合は、チャックを分解し、内部コンポーネントに摩耗や損傷の兆候がないか検査する必要がある場合があります。場合によっては、摩耗したコンポーネントまたは損傷したコンポーネントを交換して、チャックの機能を復元する必要がある場合があります。
5。油圧液の漏れ（油圧チャック用）
油圧チャックの場合、使い古されたチャックの兆候は油圧液を漏らしています。油圧チャックは、動作するために油圧圧力に依存しており、漏れは圧力の損失を引き起こし、チャックのグリップ力を減らすことができます。さらに、油圧液の漏れは、ワークピースと機械加工環境を汚染し、質の高い問題と安全上の危険につながる可能性があります。
チャックの周りの油の汚れや水たまりなどの油圧液漏れの兆候に気付いた場合は、機械をすぐに停止し、破損したシールやホースのチャックを検査することが重要です。破損したコンポーネントを交換すると、多くの場合、問題が解決できます。ただし、問題が続く場合は、チャック全体を交換する必要がある場合があります。
6。再現性が低い
再現性は、同じ部分が高精度で一貫して生成できることを保証するため、CNC加工の重要な要因です。摩耗したチャックは、毎回同じ力で同じ位置にワークを保持できない可能性があるため、再現性にマイナスの影響を与える可能性があります。
チャックの再現性をテストするために、同じワークピースで一連の機械加工操作を実行し、完成した部分の寸法を測定できます。測定された寸法に大きな変動がある場合、チャックが一貫したグリップを提供しておらず、交換する必要があることの兆候です。
7。サイクル時間の増加
使い古されたチャックは、サイクル時間の増加にもつながる可能性があります。これは、マシンが摩耗したチャックによって引き起こされたグリップ力の低下または不正確な位置を補償するために速度を落とすか停止する必要がある可能性があるためです。サイクル時間の増加は、生産性を低下させるだけでなく、生産コストを増やすこともできます。
サイクル時間の増加に気付いた場合、問題の原因を調査することが重要です。考えられる原因の1つは、すり減ったチャックです。チャックを交換することにより、多くの場合、マシンのパフォーマンスを改善し、サイクル時間を短縮し、生産性とコスト削減をもたらすことができます。
結論
結論として、CNC旋盤の効率と精度を維持するためには、摩耗したCNC旋盤チャックの兆候を認識することが不可欠です。上記の兆候を定期的に検査することで、潜在的な問題を早期に特定し、マシンに重大な損傷を引き起こすか、製品の品質に影響を与える前に必要な手順を実行することができます。

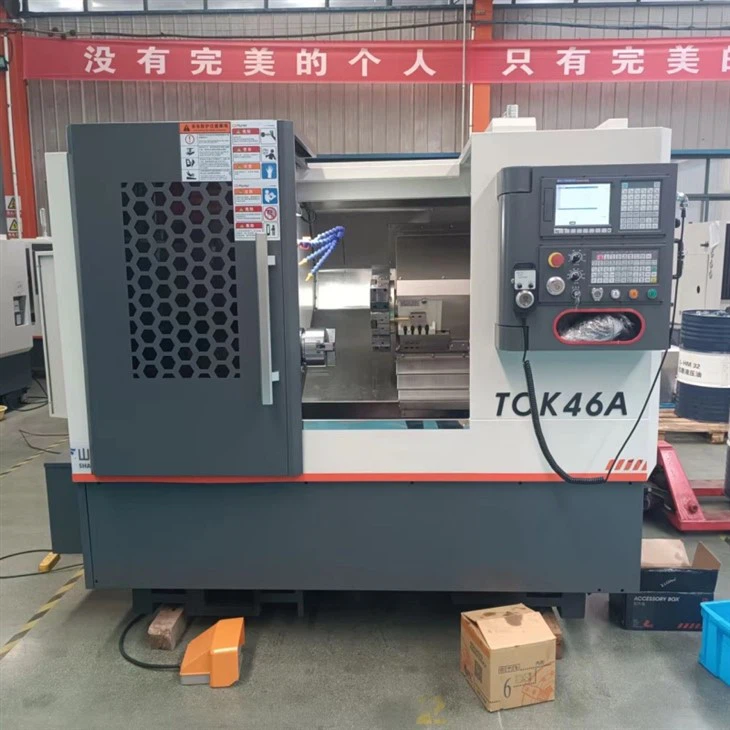

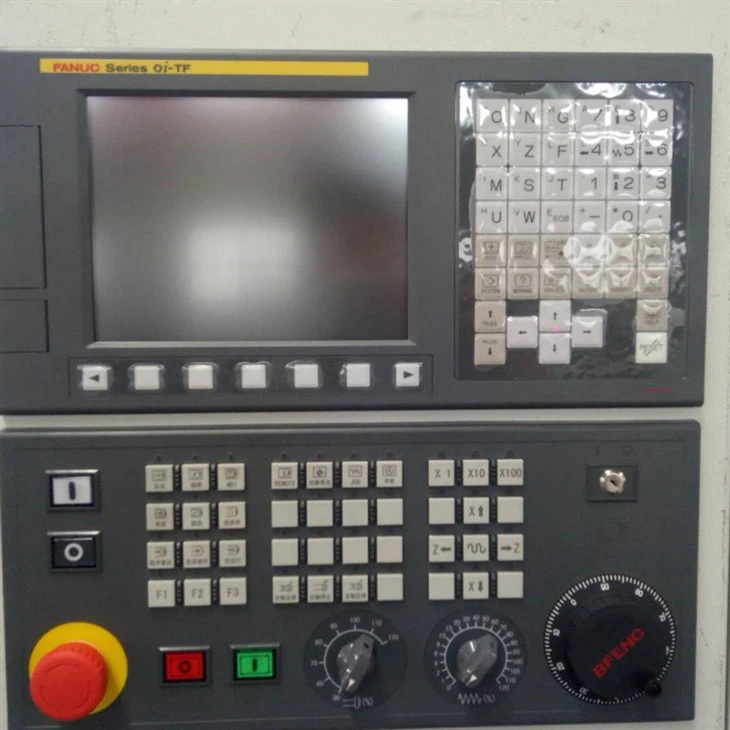

このブログで議論されている問題のいずれかを経験している場合、または新しいCNC Lathe Chuckが必要な場合は、相談のためにご連絡ください。当社の専門家チームは、特定のアプリケーションに適したチャックを選択し、専門的なインストールおよびメンテナンスサービスを提供するのに役立ちます。私たちは、に適したものを含む、幅広い高品質のCNC旋盤チャックを提供していますファナック旋盤そして水平スラントベッド旋盤。
使い古されたチャックがCNC旋盤のパフォーマンスを妥協させないでください。当社の製品とサービスの詳細については、調達プロセスを開始するために、今すぐお問い合わせください。
参照
- 「CNC Lathe Chuckメンテナンスガイド」、業界標準の機械加工マニュアル
- 「CNC Lathe Chucksの診断とトラブルシューティング」、Machinery Journal
